Características Técnicas:
- Medición de esfuerzos por celdas de carga.
- Sistema de clavado por cilindro hidráulico.
- Productividad: 5 piezas por minuto.
|
 |
 |
Características
Constructivas:

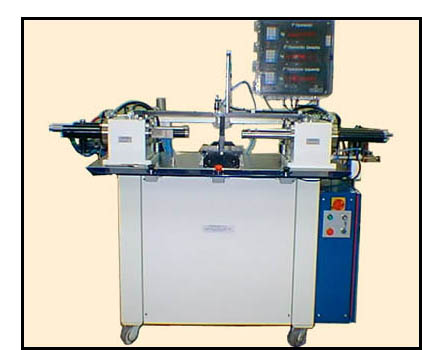

- Base construida en chapa SAE 1010 provisto con nervios de refuerzos, zapatas
antivibratorias con regulación de altura para su nivelación.
- El banco posee 2 estaciones de trabajo; en la 1ra estación se colocan
rodamientos y sello mecánico. En la 2da estación se colocan la polea y la turbina.
- El rose de la estación 1 o la 2 se realiza por medio de una mesa neumática con
tope positivo de profundidad.

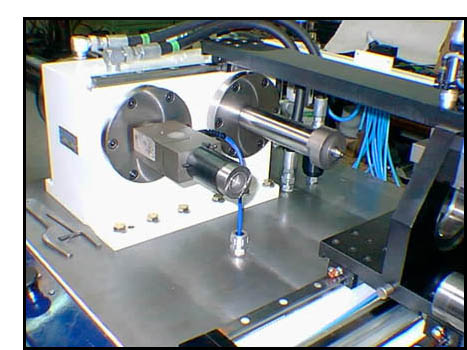

- En cada estación es sensado el esfuerzo de clavado de todos los componentes.
- Si en dicha estación, los valores superan o están por debajo del valor
estipulado, el banco detiene su funcionamiento y se prende la luz de alarma.
- Para el caso del clavado de la turbina y la polea, el banco cuenta con un sistema
de seguridad para evitar que los esfuerzos se transmitan a las bolillas del rodamiento.
- Cuenta además con un display digital en el cual se observan los valores leidos
por las celdas de carga.
- Toda la lógica eléctrica es comandada por medio de un PLC marca HITACHI.
- El equipo hidráulico está compuesto por una bomba de caudal variable y
componentes marca REXROTH.
|
|
