  Características
Técnicas:
- Motor hasta : 1,5 HP a 1500 r.p.m.
|

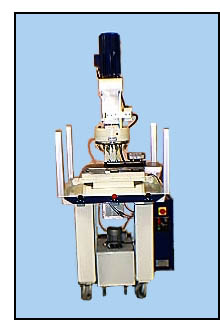

Características Constructivas:
- Base construida en chapa SAE 1010 soldada y destensada, provista con bandeja para
recolección de líquido refrigerante, zapatas de apoyo antivibratorias con regulación de
altura para su nivelación.
- Bastidor compuesto por columna cilíndrica construida en caño sin costura
rectificado.
- Sistema de elevación y acercamiento por medio de tornillo y tuerca trapecial
accionado en forma manual.

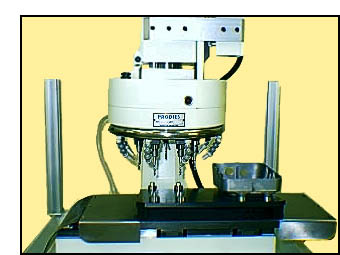

- Unidad roscadora a paso guiado modelo: U.R.:50 marca PRODIES.
- Base porta dispositivo construida en fundición Gris SAE 120 templado y
rectificada, provista con ranuras T para anclaje de piezas.
- Mesa superior en fundición Gris SAE 120 templado y rectificada, provista con
ranuras y agujeros de anclaje para fijación de pieza. Accionamiento con cilindro
neumático FESTO con censado magnético de posición. Tope positivo de carrera,
amrtiguación externa con reguladores de velocidad hidráulicos. Protección de acero
inoxidable para líquido y viruta.
- Plato de alimentación modelo P.R. 180 marca PRODIES en SAE 120, eje de SAE 8620
cementado y templado, montado sobre rodamientos de contacto angular, el giro se realiza
por medio de un actuador giratorio de comando neumático marca SMC provisto con sensado de
posición. El plato superior en sae 4140 bonificado y pavonado, con superficie
rectificada. La suavidad del movimiento se realiza con 2 amortiguadores hidráulicos.
Sistema de obturación contra viruta y líquido por medio de reten V-ring con labio
rasante. El bloqueo del plato se realiza a través de un cilindro neumático de simple
efecto con ajuste cónico.
- Equipo refrigerante con filtrado y decantador de viruta.
- Equipo eléctrico gobernado por PLC marca HITACHI.
- Comando manual con botonera marca TELEMECANIQUE.
- Equipo neumático marca FESTO.
- Protecciones laterales provistas por parantes de aluminio anodizado y
policarbonato transparente.
|
|
