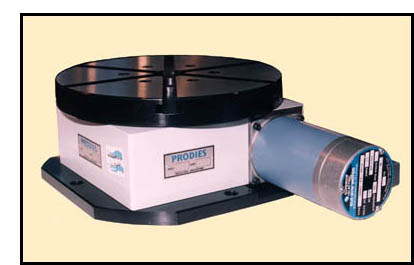

 Características Constructivas:
- Cuerpo construido en SAE 120 normalizado, provisto con base de
sujeción en chavetado y espinado listo para insertar un dispositivo o mesa.
- Transmisión por medio de sin fin y corona construido en acero templado y
rectificado, montado sobre rodamientos de contacto angular de alta precisión ampliamente
dimensionados.
- Mesa rotante construida en SAE 4140 bonificado y rectificado, provisto con
ranuras T normalizadas para la fijación de sujetadores.
- El movimiento se realiza por medio de un motor paso a paso, marca WAGNER
ELECTRIC, de alto rendimiento, provisto con su DRIVE correspondiente, permitiendo realizar
infinitas posiciones con una precisión del orden de 0,03 mm.
- La programación se realiza por medio de un PLC adecuado para el manejo de
motores paso a paso o servomotores.
- La transmisión interna se encuentra lubricada en baño de aceite permanente.
Para ello el plato cuenta con retenes en ambos lados.
- Para el caso de trabajos muy exigentes se coloca un dispositivo de apriete y
bloqueo neumático especial, que permite inmovilizar el plato sin pasar por el motor.
|
|
