Características Técnicas:
La precisión en posicionamiento está en el orden de los 0,02 mm para las
ejecuciones de altas exigencias.
En aquellos casos en los que no se requieren extremas tolerancias, se logra una
precisión en posicionamiento dentro de los 0, 05mm.

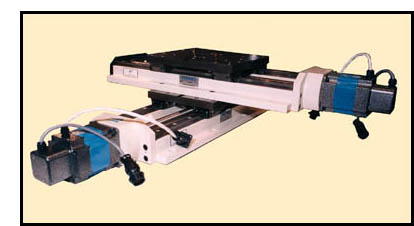

Características Constructivas:
SERIE "F": Cuerpos construidos integralmente en fundición Gris SAE
120 normalizado.
- SERIE "A": Cuerpos construidos integralmente en aleación de aluminio
templado.
- Ambas series están provistas con guías lineales marca INA o START, serie KUSE
20, montado sobre 4 carritos precargados de alta precisión (a pedido se realizan
ejecuciones especiales con distintos grados de precisión).
- Transmisión por medio de tornillo de bolas recirculantes laminado o rectificado
según el caso, y tuerca doble precargada, con retenes limpiadores.
- El accionamiento se realiza por medio de un servomotor de corriente alterna de
imán permanente marca SUPERIOR ELECTRIC, provisto con tacogenerador y encoder para
control de posicionamiento.
- El mismo motor está acoplado al eje del tornillo en forma directa, a través de
un acople elástico de baja inercia.
- El manejo es realizado por medio de un DRIVE provisto con el motor y programado a
través de un PLC, con salida preparado para comandar servomotores.
- La mesa está equipada con protecciones tipo fuelle construido en tela de alto
rendimiento impregnada con componentes sintéticos de gran resistencia a los aceites y
virutas.
|
